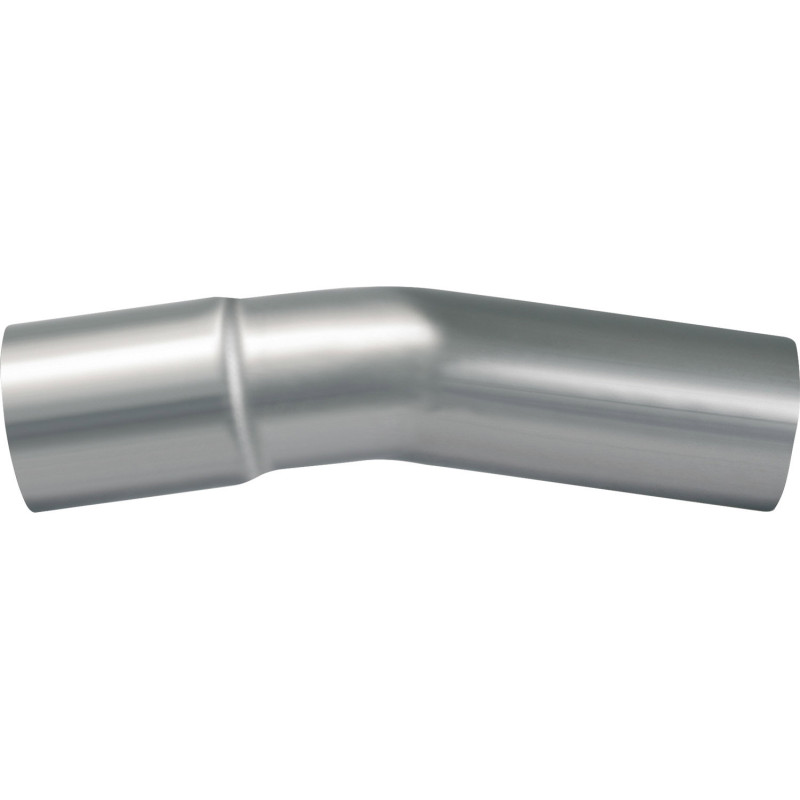

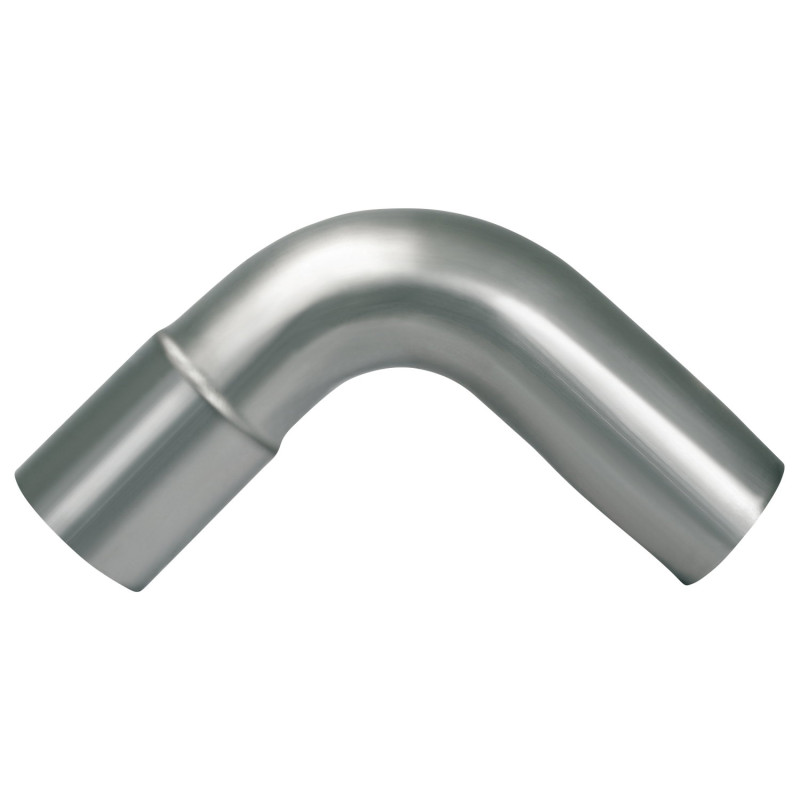

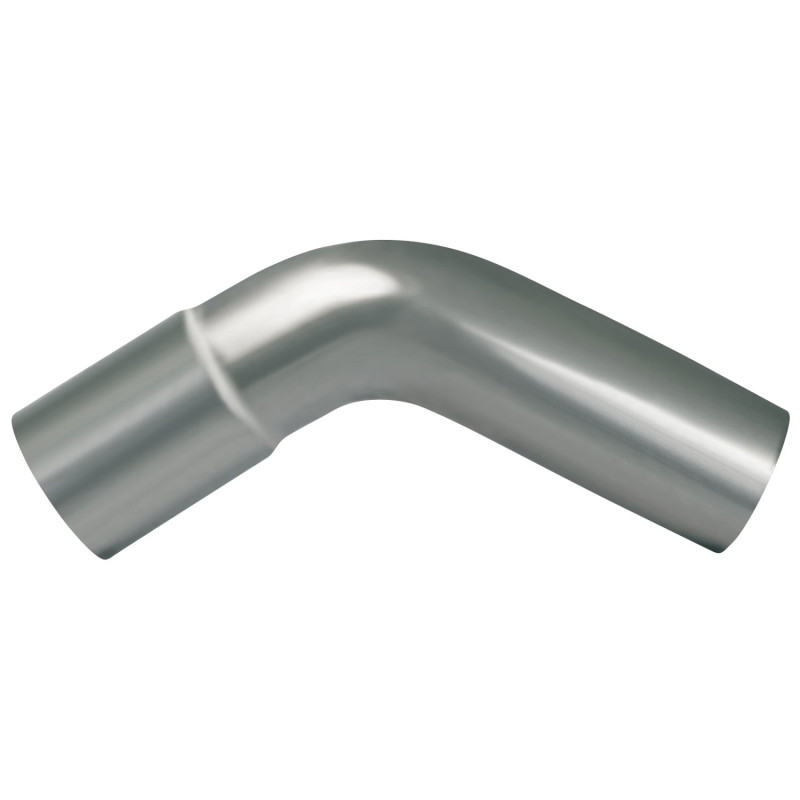

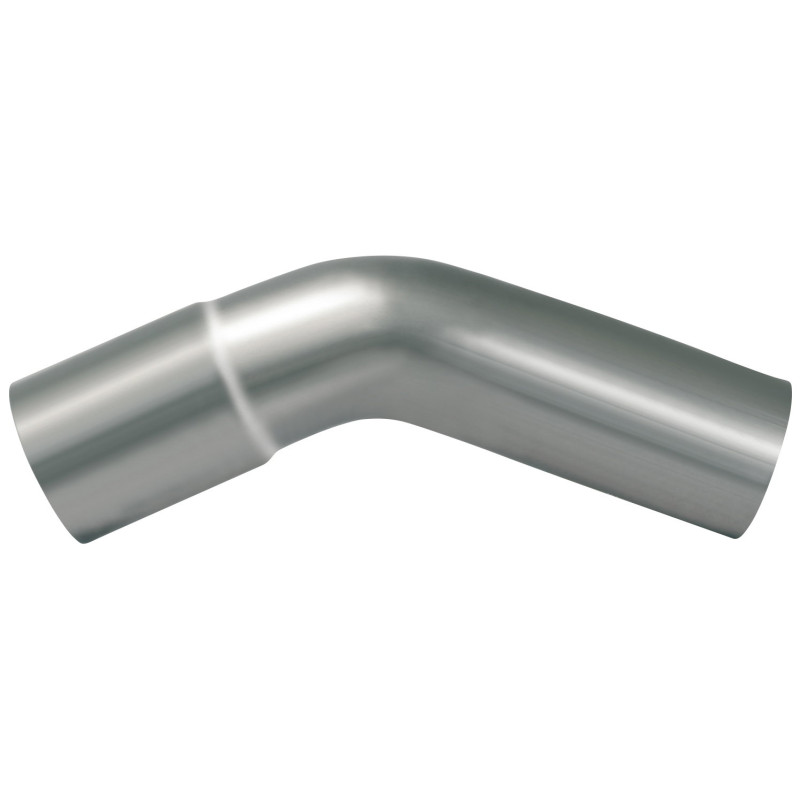

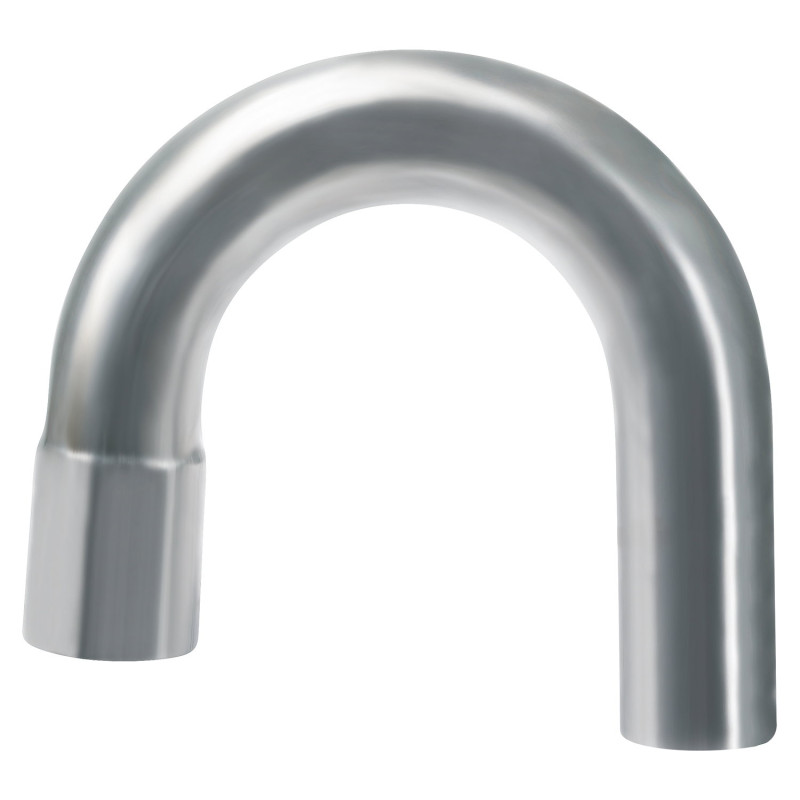

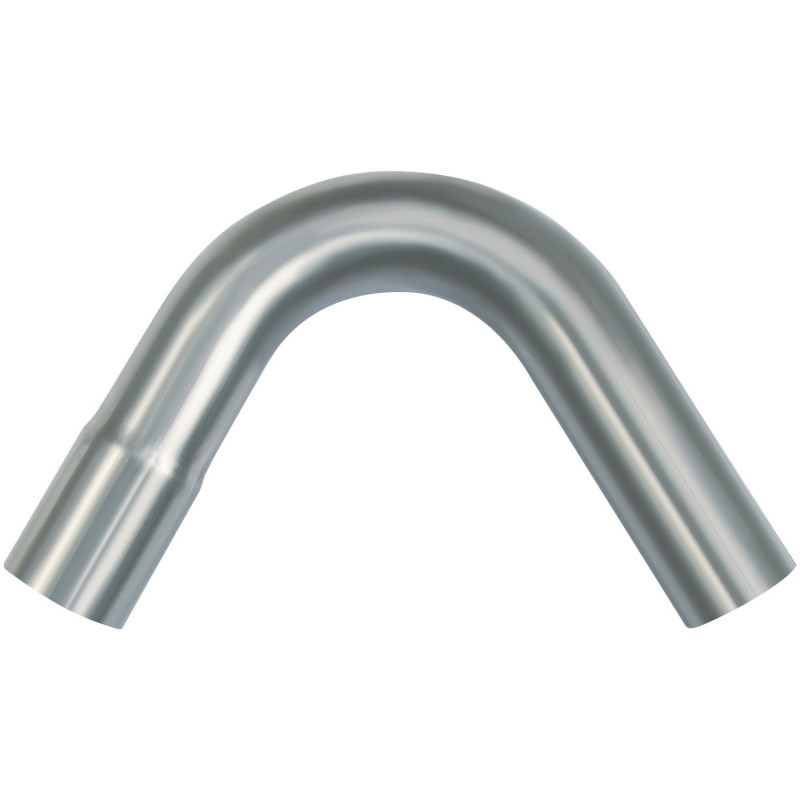

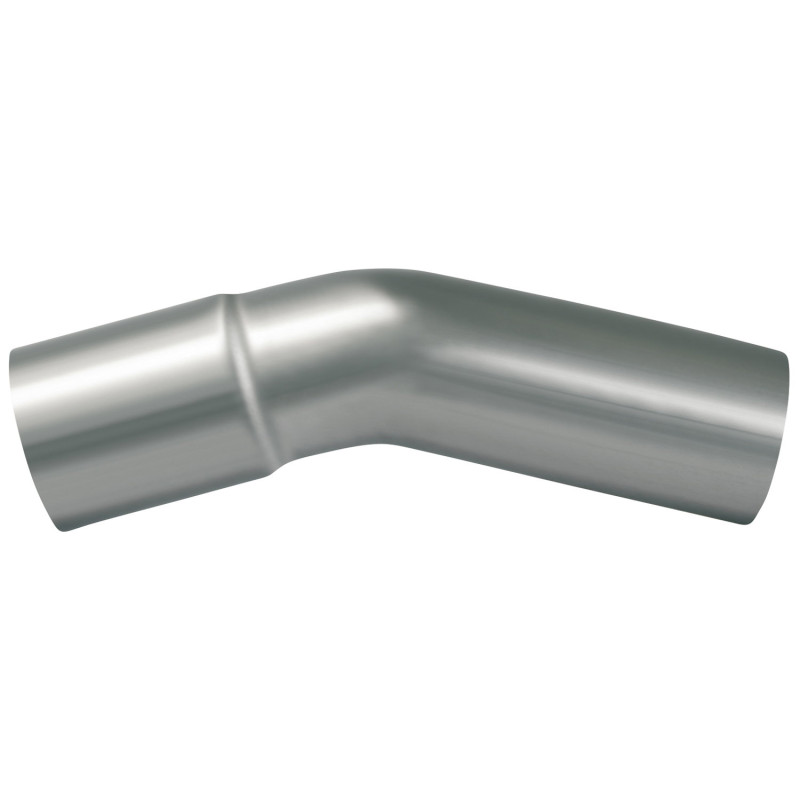

Coude d'échappement inox à emmanchement

Marque Powersprint

État : Neuf

Coude d'échappement inox à emmanchement, gamme Powersprint : 118 déclinaisons, diamètres de 32 à 101,6mm, angles de 15° à 180°.

Plus de détails

26,47 € TTC

Diamètre - Angle

10 Article Produits

Quantité

En savoir plus

COUDES INOX 304 · GAMME POWERSPRINT

Coude d'échappement inox à emmanchement

Coude de tube à emmanchement direct · 118 déclinaisons de diamètre et d'angle

Le coude d'échappement inox à emmanchement est une pièce de base pour construire ou modifier une ligne d'échappement sur mesure : il change la direction d'un tube sans le couper ni le cintrer soi-même. Il appartient à la gamme universelle Powersprint, appelée « Rohrbogen » en allemand (littéralement « coude de tube »), fabriquée en inox 304 AISI avec une épaisseur de paroi de 1,5mm et proposée en 118 déclinaisons couvrant 17 diamètres de 32 à 101,6mm et 7 angles de 15° à 180°. Une extrémité du tube est évasée (diamètre intérieur), pour un emmanchement direct sur le tube adjacent, et l'autre présente un diamètre extérieur destiné à la découpe et à la soudure, ce qui permet d'ajuster précisément la longueur et l'angle du montage sur mesure. Ce coude sert aussi bien à ajuster le tracé d'une ligne complète qu'à fabriquer un collecteur fait maison, ce que l'allemand désigne par le mot « Fächerkrümmer » : un collecteur en éventail qui réunit en un seul point les tubes d'échappement provenant de plusieurs cylindres. Il se combine naturellement avec les autres pièces de la gamme déjà au catalogue : cônes de réduction pour raccorder deux diamètres différents, colliers et raccords V-Band pour assembler ou démonter facilement une portion de ligne. Pour les montages qui ne nécessitent pas d'emmanchement, une gamme sœur, le coude d'échappement inox à souder, propose des coudes précintrés à souder aux deux extrémités.

Caractéristiques techniques

Gamme Powersprint : coude en inox 304 AISI, épaisseur de paroi 1,5mm, une extrémité évasée (diamètre intérieur, pour emmanchement direct) et une extrémité à diamètre extérieur (pour découpe et soudure). 118 déclinaisons de diamètre et d'angle, triées par diamètre croissant puis par angle croissant.

Référence	Ø (mm)	Angle	Longueur (mm)
9032015	32	15°	230
903230	32	30°	230
903245	32	45°	230
903260	32	60°	270
903290	32	90°	300
9032120	32	120°	360
903280	32	180°	410
9035015	35	15°	230
903530	35	30°	230
903545	35	45°	230
903560	35	60°	270
903590	35	90°	300
9035120	35	120°	360
903580	35	180°	410
9038015	38	15°	230
903830	38	30°	230
903845	38	45°	230
903860	38	60°	270
903890	38	90°	300
9038120	38	120°	360
903880	38	180°	410
9040015	40	15°	230
904030	40	30°	230
904045	40	45°	230
904060	40	60°	270
904090	40	90°	300
9040120	40	120°	360
904080	40	180°	410
9045015	45	15°	250
904530	45	30°	250
904545	45	45°	250
904560	45	60°	290
904590	45	90°	320
9045120	45	120°	400
904580	45	180°	450
9048015	48	15°	250
904830	48	30°	250
904845	48	45°	250
904860	48	60°	290
904890	48	90°	320
9048120	48	120°	400
904880	48	180°	450
9050015	50	15°	250
905030	50	30°	250
905045	50	45°	250
905060	50	60°	290
905090	50	90°	320
9050120	50	120°	450
905080	50	180°	475
9055015	55	15°	250
905530	55	30°	250
905545	55	45°	250
905560	55	60°	290
905590	55	90°	320
9055120	55	120°	450
905580	55	180°	475
9057015	57	15°	250
905730	57	30°	250
905745	57	45°	250
905760	57	60°	290
905790	57	90°	320
9057120	57	120°	450
905780	57	180°	500
9060015	60	15°	250
906030	60	30°	250
906045	60	45°	270
906060	60	60°	290
906090	60	90°	320
9060120	60	120°	500
906080	60	180°	550
9063015	63,5	15°	250
906330	63,5	30°	250
906345	63,5	45°	450
906360	63,5	60°	290
906390	63,5	90°	320
9063120	63,5	120°	500
906380	63,5	180°	550
9065015	65	15°	250
906530	65	30°	250
906545	65	45°	270
906560	65	60°	290
906590	65	90°	320
9065120	65	120°	500
906580	65	180°	550
9070015	70	15°	350
907030	70	30°	350
907045	70	45°	380
907060	70	60°	420
907090	70	90°	500
9070120	70	120°	500
907080	70	180°	550
9076015	76	15°	350
907630	76	30°	350
907645	76	45°	380
907660	76	60°	420
907690	76	90°	500
9076120	76	120°	500
907680	76	180°	550
9080015	80	15°	450
908030	80	30°	450
908045	80	45°	550
908060	80	60°	600
908090	80	90°	650
9080120	80	120°	700
908080	80	180°	750
9089015	89	15°	470
908930	89	30°	470
908945	89	45°	570
908960	89	60°	650
908990	89	90°	700
9089120	89	120°	800
908980	89	180°	850
9001015	101,6	15°	470
900130	101,6	30°	470
900145	101,6	45°	570
900160	101,6	60°	650
900190	101,6	90°	700
9001120	101,6	120°	800

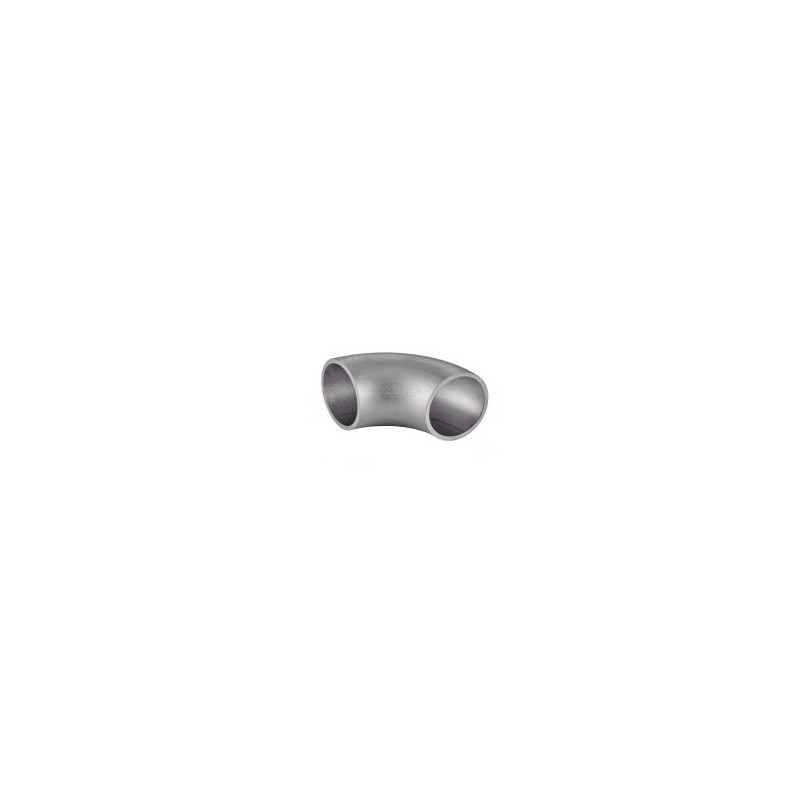

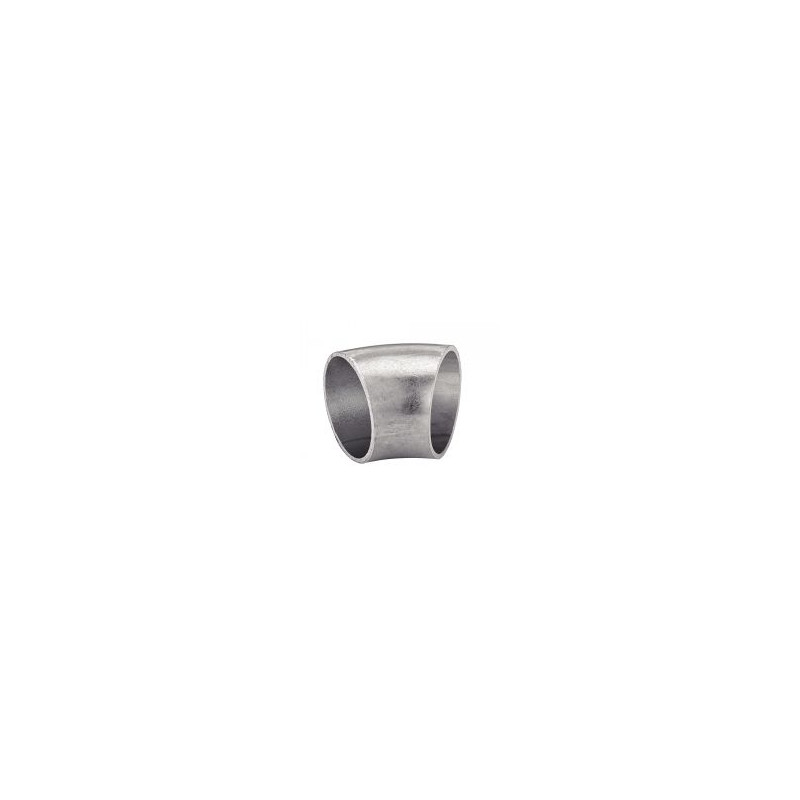

À savoir : les coudes Powersprint s'emboîtent entre eux et avec les autres tubes de la gamme grâce à la double convention de diamètre intérieur et extérieur, sans qu'une soudure soit nécessaire pour positionner et ajuster l'agencement de la ligne. La fixation définitive se fait par soudure inox, adaptée à la nature du métal des pièces assemblées, comme c'est l'usage pour ce type de pièce de construction sur mesure. L'inox 304 AISI offre une bonne résistance à la corrosion et à la chaleur, adaptée à un usage prolongé sous caisse. Pour les montages entièrement soudés qui ne nécessitent pas d'emmanchement, la gamme sœur des coudes d'échappement inox à souder propose des coudes précintrés à souder aux deux extrémités. À titre indicatif, le poids de chaque déclinaison est une estimation géométrique raisonnable (les fournisseurs ne publient pas systématiquement de poids officiel pour cette famille), à affiner si une donnée officielle devient disponible.

Comment commander

Choisissez le diamètre et l'angle voulus dans le menu déroulant de cette fiche : chaque combinaison correspond à une référence précise, avec son propre prix et son propre poids.

Une question sur cette pièce ?
Notre équipe technique Novarec vous aide à choisir le bon diamètre et le bon angle pour votre projet de ligne d'échappement sur mesure : contactez-nous avant de commander en cas de doute.
