Coude d'échappement inox à souder

Inox 304

Neuf

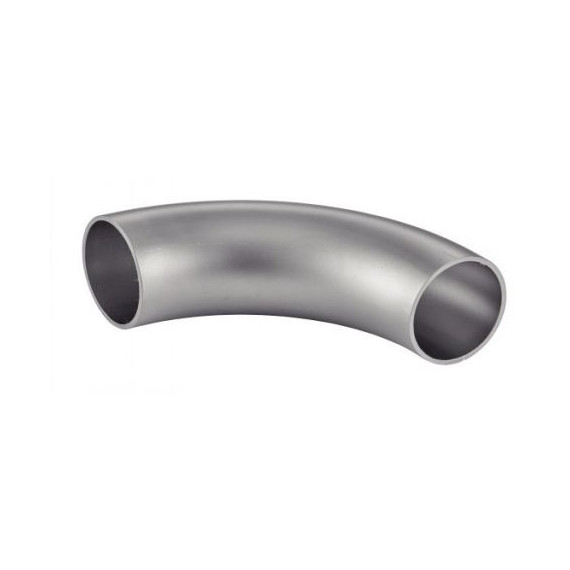

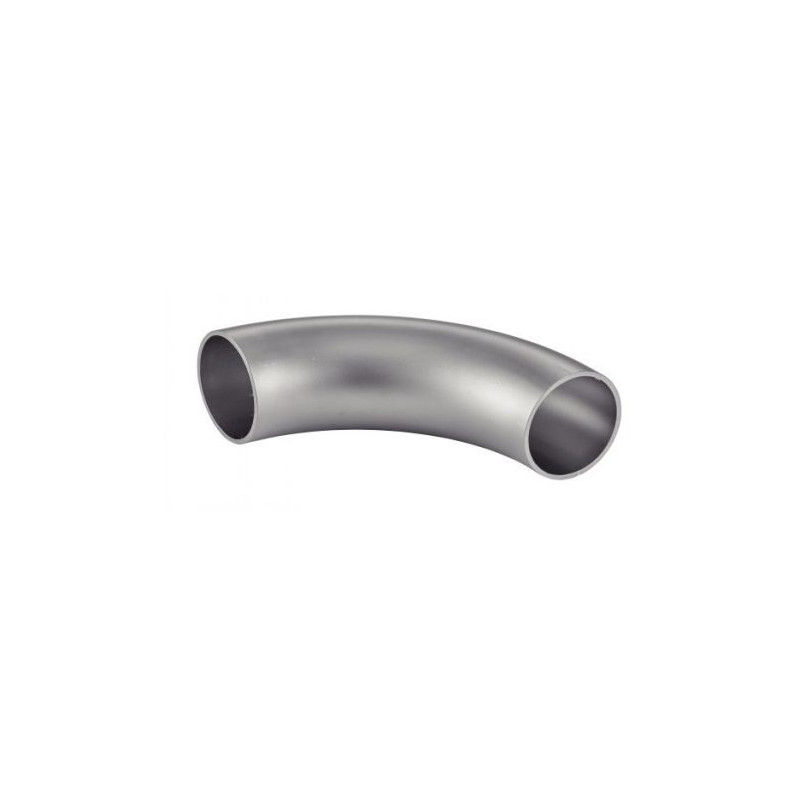

Coude inox 304 précintré à souder pour ligne d'échappement sur mesure, 30 déclinaisons : diamètres de 25 à 104mm, angles 45° et 90° (rayons 1,5D, 3D, 5D).

Plus de détails

3,83 € TTC

  • INOX 304 · COUDES
    Coude d'échappement inox à souder
    30 déclinaisons, diamètres de 25 à 104mm, angles 45° et 90°

    Coude inox 304 précintré à rayon fixe, à souder aux deux extrémités sur une ligne d'échappement sur mesure. Contrairement aux coudes universels avec une extrémité évasée pour l'emmanchement, ce coude est coupé droit des deux côtés : il se soude directement bout à bout sur les tubes adjacents, une solution appréciée en fabrication artisanale d'échappement pour un ajustement précis. Il complète utilement la gamme de coudes à emmanchement Powersprint pour les montages nécessitant un raccordement entièrement soudé, ainsi que le reste de la gamme de tubes, réducteurs et raccords inox 304 du catalogue.

    Caractéristiques techniques

    Inox 304, coude précintré à rayon de courbure fixe, extrémités coupées droites sans évasement, prêtes à souder.

    RéférenceDiamètreAngle et rayon de courbure
    356102-3316 Ø33,7mm 45°
    356102-422 Ø42,4mm 45°
    356102-482 Ø48,3mm 45°
    356102-602 Ø60,3mm 45°
    356102-762 Ø76,1mm 45°
    356102-882 Ø88,9mm 45°
    261211-25 Ø25mm 90° · rayon 1,5D
    356172-3815 Ø38mm 90° · rayon 1,5D
    661211-51 Ø51mm 90° · rayon 1,5D
    364211-50 Ø53mm 90° · rayon 1,5D
    356172-6315 Ø63,5mm 90° · rayon 1,5D
    356172-702 Ø70mm 90° · rayon 1,5D
    661211-104 Ø104mm 90° · rayon 1,5D
    356112-332 Ø33,7mm 90° · rayon 3D
    356112-422 Ø42,4mm 90° · rayon 3D, épaisseur 2mm
    356112-4216 Ø42,4mm 90° · rayon 3D, épaisseur 1,6mm
    356112-482 Ø48,3mm 90° · rayon 3D, épaisseur 2mm
    356112-4816 Ø48,3mm 90° · rayon 3D, épaisseur 1,6mm
    356112-602 Ø60,3mm 90° · rayon 3D, épaisseur 2mm
    356112-6016 Ø60,3mm 90° · rayon 3D, épaisseur 1,6mm
    356112-762 Ø76,1mm 90° · rayon 3D
    356112-882 Ø88,9mm 90° · rayon 3D
    356152-422 Ø42,4mm 90° · rayon 5D, épaisseur 2mm
    356152-4216 Ø42,4mm 90° · rayon 5D, épaisseur 1,6mm
    356152-482 Ø48,3mm 90° · rayon 5D, épaisseur 2mm
    356152-4816 Ø48,3mm 90° · rayon 5D, épaisseur 1,6mm
    356152-602 Ø60,3mm 90° · rayon 5D, épaisseur 2mm
    356152-6016 Ø60,3mm 90° · rayon 5D, épaisseur 1,6mm
    356152-762 Ø76,1mm 90° · rayon 5D
    356152-882 Ø88,9mm 90° · rayon 5D
    À savoir : le rayon de courbure (1,5D, 3D ou 5D) exprime le rayon du coude en multiples du diamètre du tube : plus ce chiffre est élevé, plus la courbe est large et progressive, ce qui limite les pertes de charge dans le flux des gaz d'échappement. Sur certains diamètres, deux épaisseurs de paroi (1,6 ou 2mm) sont proposées : vérifiez la référence choisie avant de commander. La soudure doit être réalisée en inox, adaptée à la nature du métal des pièces assemblées.
    Comment commander
    Sélectionnez le diamètre, l'angle et le rayon de courbure souhaités dans le menu déroulant ci-dessus pour afficher le prix et la disponibilité de cette référence.
    Une question sur cette pièce ?
    Notre équipe technique reste à votre disposition pour vous aider à choisir la bonne référence pour votre montage.
